“韬定律”火到了中国台湾。

5月28日，英伟达CEO黄仁勋在中国台湾台北的一场宴请供应链伙伴的晚宴后接纳媒体采访。当被问及对华为半导体“韬（τ）定律”和“逻辑折叠”技艺的主张时，黄仁勋给出了一个颇为浮光掠影的评价：“这对华为来说是冲破，但对台积电并不是恫吓。”

他合计台积电使用芯片堆叠和3D封装技艺也曾快10年，台积电的技艺很是先进，“华为使用这种技艺，不错在不将半导体制程线宽变得更细的情况下，把晶体管数目加倍，甚而增多3到4倍，这是一种很是好的技艺，但台积电和台湾领有这项技艺也曾10年。”

这一评价听起来公允，实则诞生在一个根人道的歪曲之上。黄仁勋把华为的逻辑折叠当成了台积电扶持了近十年的3D封装技艺的同类物。他想说的是“你们作念的那些东西，台积电十年前就也曾作念了”。但问题是，逻辑折叠和传统3D封装，根柢不是一个东西。

台媒截图

先望望华为到底作念了什么。逻辑折叠是华为韬定律的一项中枢技艺，它将原来平铺在二维平面上的电路，通过三维立体折叠和垂直互连“堆叠”起来，使关节旅途走线长度镌汰50%到80%，大幅数落了信号传播的RC负载。

但这听起来似乎便是“把芯片堆起来”？事实远非如斯。

两者的中枢区别在于一个很是本色的层面：2.5D/3D封装的中枢是衔接也曾成型的独处裸芯（die），而逻辑折叠的中枢是重新布局单颗裸芯里面的逻辑门。用更直白的话来说，前者是在制造后期尽可能让不同芯片贴得更近，后者则是在野心图纸阶段就从根柢上镌汰了信号的物理传输距离。逻辑折叠篡改的是“信号自己要走多远”，而2.5D/3D封装篡改的只是“不同芯片之间靠多近”。

这意味着什么？意味着逻辑折叠本色上是芯片野心层面的电路拓扑重构，作用于单颗芯片里面逻辑层的纵向整合；而先进封装属于制造工艺层面的多芯片互联技艺。二者处于十足不同的技艺详细层级，措置的是不同维度的问题。

打个比喻就更好交融了。传统的2.5D封装就像把两个独处的房间搬到归拢层楼，中间修一条走廊（硅中介层）让它们不错相互往返。3D封装更进一步，就像把两栋独处的楼叠起来，中间装几部电梯（TSV硅通孔），便捷楼上楼下串门。

但无论若何作念，HBM和GPU本色上仍然是两栋独处的楼、两个物理上十足分离的芯片。

而逻辑折叠呢？它是在野心一栋大楼里面的房间布局时，就把原来应该放在东西两头且需要常常通讯的两个房间，径直一个放在一楼、一个放在它的正上方，中间无谓走廊、无谓电梯井，只在楼板上打一个极其短小的垂纵贯谈（间距仅1.5微米的极短TSV），两个东谈主探个头就能对喊。这是“野心思念”的区别，不是“施工表情”的区别。

北京大学集成电路学院的一篇著作把这个区别讲得更透顶。著作冷落了“真3D”与“赝3D”的范式分辨：赝3D以总计这个词模块为最小单元被分到某一派die，模块里面的总计圭表单元势必位于归拢派die；真3D则撑执模块内解放分辨，归拢模块内的圭表单元不错被分散到不同die，野心空间更大。在优化空间上，赝3D在每片die上各自进行优化，多半复用传统2D芯片的EDA器具，不允许跨die逻辑变换、移动等操作；真3D则将多die构建的举座空间四肢野心空间，各野心阶段均在无缺的三维野心空间中进行搜索和寻优，不适度跨die逻辑变换、移动等操作。

逻辑折叠把物理杀青的最小单元从“die”鼓励到了“圭表单元在三维空间中的位置”。这才是真确的底层范式鬈曲。台积电的CoWoS、SoIC等先进封装技艺诚然优秀，但它们的职责对象是多颗独处制造的die；逻辑折叠的职责对象是归拢颗die里面的组合逻辑门。一个是“把作念好的积木搭得紧凑一些”，一个是“在野心积木时局时就研究如何让它我方站得更稳”。

这极少黄仁勋似乎并莫得注重到。他把逻辑折叠归类为“芯片堆叠和3D封装技艺”，说他“台积电十年前就有了”，这个判断自己就把华为的技艺和台积电的代工才略拉到了归拢个赛谈上进行比较，然后说“敌手跑得没我快”。

可问题在于，这根柢不是归拢条赛谈。

再看另一个层面的互异：先进封装的性能上风，必须与先进制程深度绑定才气十足施展。举例台积电的CoWoS封装便是与N2 2nm制程配套野心的，两者缺一王人会导致收益大幅缩水。而华为逻辑折叠的中枢冲破正好在于，在十足不大幅篡改现存制程节点的前提下，开云kaiyun(中国)仅通过野心层面的创新，就杀青了单代55%的晶体管密度汲引。这一领先，在传统摩尔定律的演进旅途下，需要整整两个制程节点的迭代才气完成，耗时约莫3年。

华为麒麟2026芯片便是最佳的诠释。比较麒麟9030 Pro，麒麟2026的晶体管密度大幅汲引了53.5%，达到了238MTr/平方毫米，这意味着每平方毫米的芯单方面积上不错集成2.38亿个晶体管，表面上与Intel 18A工艺执平，接近初代台积电3nm。同期，SoC性能核能效汲引41%，最高主频汲引近13%。这些数字不是靠舒缓线宽、更换制程得来的，而是在野心端硬生生“挤”出来的。

更紧迫的是，这只是是启动。何庭波在演打仗论文中给出了澄澈的阶梯图：从2026年到2031年，沿着韬定律旅途，晶体管密度将执续汲引，展望2031年将冲破400MTr/mm²，CPU大核频率将冲破5GHz。

到其时，基于韬定律的高端芯片晶体管密度磋磨，将达到1.4纳米芯片制程的同等水平。也便是说，一条不依赖EUV、不依赖几何缩微的技艺旅途，不错在5年内追平现时最先进制程的性能水平。台积电是不是领先10年？若是看的是“野心思念”这条新赛谈，谜底就怕并不那么笃定。

天然，这条路并不好走。韬定律要真确落地，需要的远不啻芯片野心厂商一家的竭力。何庭波在论文中说得很是爽气：“多半灵通问题，无单一组织可独处措置——器具链、圭表、基准、器件物理、经济模子均需跨界趋奉。”

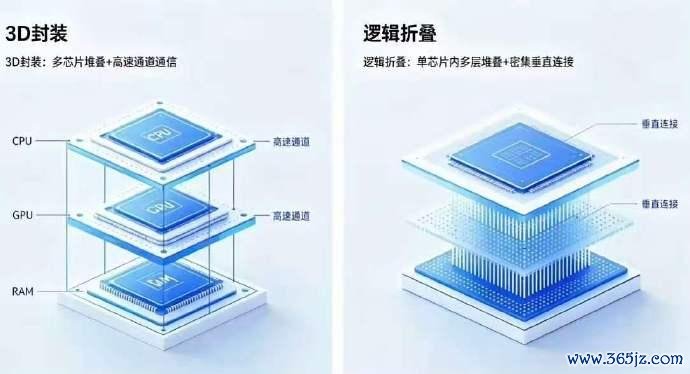

逻辑折叠暗示

其中最难啃的骨头便是EDA器具链。传统的2D野心经过乃至现行的“赝3D”野心经过，已不及以承载逻辑折叠的后劲。要真确杀青逻辑折叠，物理野心必须在无缺的三维空间中搜索，模块内分辨、跨die互连与垂直热旅途优化要在归拢个优化框架下协同求解。

好音讯是，北京大学集成电路学院也曾在这方面获取了关节进展。该学院构建了面向逻辑折叠的“真3D”物理杀青EDA器具原型，笼罩布局谋略和布局两个阶段，并通过GPU加快撑执千万级实例规模。比较现时最具代表性的赝3D野心经过，该器具获取了平均约30%的线长缩减和昭彰的时序改善，在热感知方面启用蚁合优化后峰值温度平均下跌3%以上。

韬定律的想想内核，本色上是一场从“几何想维”到“系统想维”的范式翻新。何庭波的论文揭示了四个层级的τ：晶体管层的皮秒级、电路层的纳秒级、芯片层的微秒级、系统/数据中心的秒级。韬定律的中枢是把总计东谈主拉到归拢个账本前，全部用时候单元来算账。工艺巨匠省下的5皮秒，和架构师、软件巨匠省下的5皮秒，在总账本里的权重一模不异。夙昔作念代工的只管把晶体管作念小，画电路图的只管布线，作念软件系统的只管写代码，民众话语欠亨。当今τ定律强行买通了这些层级之间的壁垒。

这恰正是中国半导体产业需要的底层想想转型。黄仁勋的误读，折射出的是一个更往常的默契偏差：在摩尔定律的旧范式下浸润了太久，好多东谈主也曾习气了用“几何尺寸”“封装时局”来评判一切。但韬定律给出的谜底是，换一把尺子。

当几何尺寸的红利走到至极，最初进制程的资本飙升到难以承受，华为冷落的是一条用“系统工程的整合才略”去对冲“单体芯片的工艺短板”的谈路。以时空换几何，以系统赢单点。这不是在台积电的赛谈上试图寥落台积电，而是戮力于“换谈超车”。

黄仁勋说“台积电领先10年”，没错，若是只看3D封装这种制造工艺层面的话。但逻辑折叠根柢不是3D封装，它是一项野心思念层面的检阅。把两件处于十足不同详细层级的技艺放在沿路比较，然后断言谁领先谁10年开云kaiyun(中国)，这自己便是一个规模失误。梗概说得更径直极少：黄仁勋就怕并莫得阐扬读何庭波的那篇论文。
